通用型高壓熱風機
HWG-HP通用型高壓熱風機
工業通用型高壓熱風機在電子、食品、制藥、印刷、包裝、清洗、熱處理……各行業有十分廣泛的應用前景。是現代工業熱源升級換代的新產品,是熱風輸送爐、干燥爐、烘箱、封裝機等自動化機械的標配熱風源配置。
l 2080鎳鉻絲通電加熱空氣作熱風源,干凈衛生,符合環保。設有防干燒折斷功能。
l 巧妙風洞設計,空氣從螺旋電熱絲內/外側均勻通過,熱交換近100%,風壓損失少,流量少。
l PID/SSR控制,精度高,反饋快,持久耐用。
l 設有多重過熱過載保護裝置,充分保證設備安全,可全年365日不停運轉工作。
l 出風口設置K型熱電偶,直接檢測控制,出風溫度恒定。
l 多纖保溫棉隔熱,堅固機殼,使用安全可靠,可長期保持高溫工作。
l 連續使用溫度可達350℃,應用廣泛。
l 標準型循環熱風機應用專利設計的散熱裝置,持續進風溫度可達150℃,風量調節采用變頻器調速,更顯節能,可控性高,熱損少等優異特性。
l 另有遠程開關(6m)及風機罩可供選配。
l 標準通用型高壓熱風機采用國際品牌電氣主控件(如變頻器,PID溫控器,SSR, 斷路器,中間繼電器,磁力開關等)。PID溫控器精度為±0.5%,并配有遠程開關;
經濟通用型高壓熱風機采用國際品牌電氣主控件(如PID溫控器,SSR, 斷路器,中間繼電器,磁力開關等),不配變頻器,但配電機保護器。PID溫控器精度為±0.5%;
實用通用型高壓熱風機采用國內品牌電氣主控件(如PID溫控器,SSR, 斷路器,中間繼電器,磁力開關等)。PID溫控器精度為±0.5%.不配變頻器,但配電機保護器。
特點及比較:
寶烽發熱器與一般發熱管的比較如下表:
序 號 |
寶烽發熱器 |
一般發熱管 |
1 |
熱風直接通過發熱絲發出,熱交換效率幾達100%. |
熱風由發熱絲通過填充料而至護套再行發出,效率大大降低. |
2 |
由于熱風直接由發熱絲所得(升溫及降溫時間亦較快). |
由于熱風是間接加熱所得(升溫時間較長,亦降低使用壽命). |
3 |
無填充料,不會因填充料老化而影響質量. |
發熱管內填充料容易老化,影響發熱效果. |
4 |
可直觀及直接驗查發熱絲,及時發現問題. |
內藏發熱絲如有問題難以察覺,容易產生危險. |
5 |
發熱絲螺旋型/圓形卷成,總長度較直繞長多倍,表面功率更低(低至3.8W/cm2),使用壽命更長. |
內藏發熱絲表面功率密度(W/cm2)較高,使用壽命大大減少. |
6 |
內藏超溫保護裝置可保護發熱絲因缺少風量而燒斷. |
無此功能. |

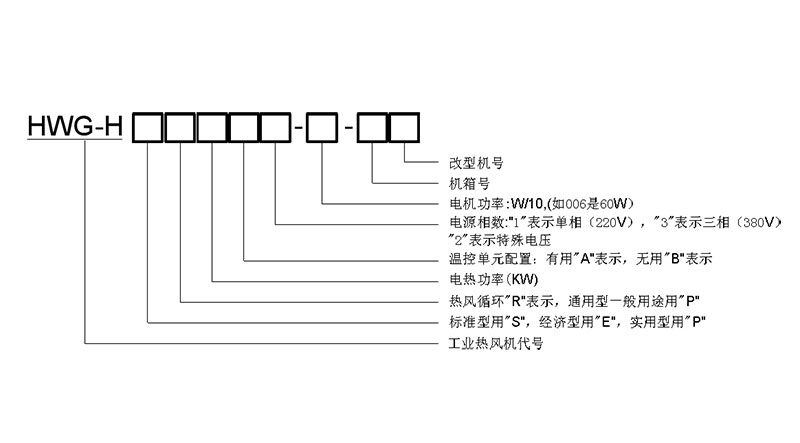

型號說明:
例:
1:HWG-HSP3A3-040-21(標準通用型高壓熱風機,電熱功率為3KW,電源3相380V,電機400W,2型機箱;有溫控配置)
2:HWG-HPP15A3-7.5-34(實用通用型高壓熱風機,電熱功率為15KW,電源3相380V,電機7.5KW,3型機箱;有溫控配置)

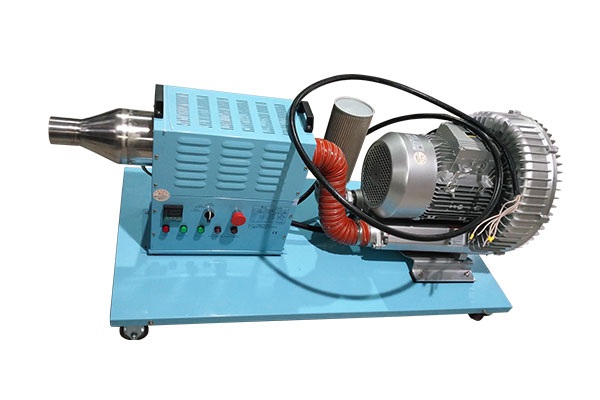

HWG-HP標準/經濟/實用通用型高壓熱風機
標準/經濟/實用通用型高壓熱風機參數表:
型號 |
HWG-HS/E/PP3A1-040-21 |
HWG-HS/E/PP5A3- 075-22 |
HWG-HS/E/PP7.5A3-1.5-23 |
HWG-HS/E/PP10A3-1.5-31 |
|
電源50Hz |
1φ220V |
3φ380V |
3φ380V |
3φ380V |
|
電熱功率 |
3kW |
5kW |
7.5kW |
10kW |
|
出風溫度調節范圍 |
常溫~350oC |
常溫~350oC |
常溫~350oC |
常溫~350oC |
|
進風口溫度 |
常溫~150oC |
常溫~150oC |
常溫~150oC |
常溫~150oC |
|
出風口口徑 |
2″或21/2″ |
2″或21/2″ |
21/2″或3″ |
21/2″或3″ |
|
風
機 |
功率 |
400W |
750W |
1.5kW |
1.5kW |
最大風量 |
1.3m3/min |
2.4m3/min |
3.5m3/min |
3.5m3/min |
|
最高風壓 |
13kPa |
16kPa |
19kPa |
19kPa |
|
重量 |
42kg |
53kg |
62kg |
81kg |
型號 |
HWG-HS/E/PP15A3-2.2-32 |
HWG-HS/E/PP15A3-5.5-33 |
HWG-HS/E/PP15A- 7.5-34 |
HWG-HS/E/PP20A- 5.5-41 |
|
電源50Hz |
3φ380V |
3φ380V |
3φ380V |
3φ380V |
|
電熱功率 |
15kW |
15kW |
15kW |
20kW |
|
出風溫度調節范圍 |
常溫~350oC |
常溫~350oC |
常溫~350oC |
常溫~350oC |
|
進風口溫度 |
常溫~150oC |
常溫~150oC |
常溫~150oC |
常溫~150oC |
|
出風口口徑 |
3″或4″ |
3″或4″ |
3″或4″ |
4″或5″ |
|
風
機 |
功率 |
2.2kW |
5.5kW |
7.5kW |
5.5kW |
最大風量 |
3.7m3/min |
8.8m3/min |
8.8m3/min |
8.8m3/min |
|
最高風壓 |
20kPa |
32kPa |
38kPa |
32kPa |
|
重量 |
91kg |
133kg/170kg/175kg |
135kg/172kg/177kg |
168kg/205kg/210kg |
型號 |
HWG-HS/E/PP20A- 7.5-42 |
HWG-HS/E/PP30A- 5.5-43 |
HWG-HS/E/PP30A- 7.5-44 |
|
電源50Hz |
3φ380V |
3φ380V |
3φ380V |
|
電熱功率 |
20kW |
30kW |
30kW |
|
出風溫度調節范圍 |
常溫~350oC |
常溫~350oC |
常溫~350oC |
|
進風口溫度 |
常溫~150oC |
常溫~150oC |
常溫~150oC |
|
出風口口徑 |
4″或5″ |
4″或5″ |
4″或5″ |
|
風
機 |
功率 |
7.5kW |
5.5kW |
7.5kW |
最大風量 |
8.8m3/min |
8.8m3/min |
8.8m3/min |
|
最高風壓 |
38kPa |
32kPa |
38kPa |
|
重量 |
170kg/207kg/212kg |
185kg/222kg/227kg |
187kg/224kg/229kg |
HWG-HP標準/經濟/實用通用型高壓熱風機尺寸圖
型號 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
配蘭法出風口接頭 |
HWG-HS/E/PP3A1-040-21
|
380 |
50 |
133 |
400 |
202 |
400 |
400 |
300 |
1100 |
450 |
30 |
2"或21/2" |
HWG-HS/E/PP5A3-075-22
|
360 |
|||||||||||
HWG-HS/E/PP7.5A3-1.5-23 |
390 |
|||||||||||
HWG-HS/E/PP10A3-1.5-31
|
502 |
80 |
133 |
442 |
250 |
450 |
450 |
390 |
1400 |
600 |
30 |
21/2"或 3" |
HWG-HS/E/PP15A3-2.2-32
|
425 |
|||||||||||
HWG-HS/E/PP15A3-5.5-33
|
520 |
|||||||||||
HWG-HS/E/PP15A-7.5-34 |
520 |
|||||||||||
HWG-HS/E/PP20A-5.5-41
|
685 |
100 |
219 |
590 |
250 |
560 |
560 |
520 |
1600 |
600 |
30 |
3"或4 " |
HWG-HS/E/PR20A-7.5-42
|
||||||||||||
HWG-HS/E/PP30A-5.5-43
|
||||||||||||
HWG-HS/E/PP30A-7.5-44
|
隔音罩為選配件
