專業精密熱風干燥設備供應商,提供一站式干燥解決方案

廣州祥烽機電設備有限公司

Guangzhou xiangfeng electromechanical equipment co. LTD.

全國咨詢熱線:

020-36402867
133 1870 4361

聯系方式
全國服務熱線:13538957285

聯系人:劉先生
手機:13538957285
座機:020-36402867
傳真:020-26270698
郵箱:[email protected]
地址:廣州市黃埔區小逕東路5號二樓

歷史記錄
  • 防爆型熱風機
  • 防爆型熱風機

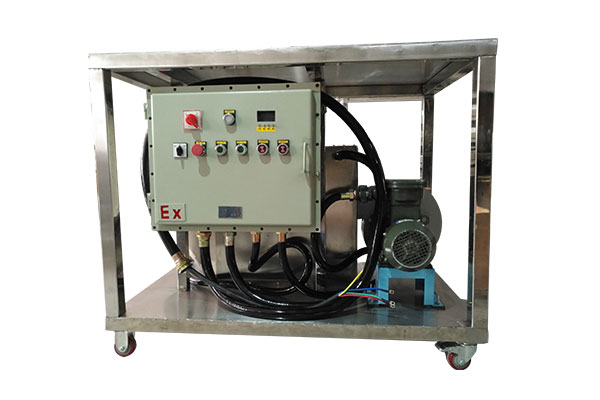

防爆型熱風機

防爆實用循環型熱風機
工業防爆實用循環型熱風機在有防爆要求的環境中做熱處理……各行業有十分廣泛的應用前景。是現代工業熱源升級換代的創新產品。
聯系祥烽Tel:13538957285

1、防爆熱風機工作原理

氣體通過熱風管道在風機作用下進入風管加熱器進口,沿著風管加熱器內部特定的散熱熱力學原理設計的路徑,帶走電熱元件表面散發出的大量熱量,在防爆熱風電加熱器出口得到滿足工藝要求的氣體溫度。

2、防爆熱風電加熱器的結構:

(1)電加熱器為立式結構可移動式,主要由翅片電熱管集束、接線腔、固定網、溫度控制部分組成。

(2)電熱管匯集法蘭采用Q235,通過與電熱管焊接使電熱管固定。

A、電熱元件的制作,電熱管表面熱量的散發,優先采用翅片纏繞形式,傳熱效果優。

發熱體相互間,管內連接導體相互間以及它們與金屬管的間距大于2mm,管內連接導體與發熱體之間采用壓接或硬釬連接并按GB3836.3-2000表1和表3規定最小電氣間隙和最小爬電距離,金屬管末端的管口采用絕緣材料,并進行充分的絕緣處理和防潮處理,按GB3836.1-2000“爆炸性環境用防爆電氣設備通用要求”C.20.3的規定進行型式試驗。

B、翅片電熱管必須承受下列試驗

(a)1.1倍額定電壓,額定頻率通電1分鐘、斷電4分鐘為一周期,重復試驗,承受1分鐘下列交流   電壓的介電強度試驗:2E+1000(2×電加熱器的額定電壓+1000V)最低1440V,按1500V進行高壓測試。

(b)以1.1倍額定電壓、額定電流通電5分鐘,斷電狀態,全部浸入水中25分鐘為一周期重復試驗50周期后,在大氣中放置40分鐘,再承受1分鐘,所示交流電壓的介電強度試驗。

(c)在+40±5℃相對濕度為90±5%的溫熱箱中放置24小時后,立即擦去表面潮氣,用500伏兆歐表測量帶電部分與非帶電部分之間的電阻值,須不小于10兆歐。

(d)在額定工作電壓下,元件的額定功率允許偏差±5%。

(e)在冷態(室溫)時,元件的絕緣電阻不得低于500MΩ。

(f)元件允許在電壓大于額定值而不大于額定值的1.1倍條件下工作。

(g)元件的其它方面應符合《JB2379-93》,管狀電加熱元件技術條件的規定。

(h)電加熱器內部電熱元件要求100%做試驗。

C、翅片電熱管的制作:

Ф16的U型翅片電熱管壁厚1.5mm,外殼選用0Cr18Ni9Ti。鎂粉選用日本產高純度氧化結晶鎂粉;發熱絲選用高溫鎳鉻合金絲。通過灌粉、振粉、縮管、彎管。最后檢測:絕緣電阻單支電熱管>500MΩ;組裝后≥200MΩ;高壓測試≥1500V/min。符合國標GB3836.1~3-2000。

(3)在殼體內設置固定網使電熱元件固定。

(4)電加熱器配有溫度控制器,測量空氣出風口溫度,與交流接觸器控溫模塊相連,用戶只需提供電源,就可實現控溫并可調節熱風出口溫度。

3、優點:

a)、升溫快(2080鎳鉻絲做發熱元件)

b)、熱效率高

c)、安全,耐用,可24小時連續使用。

4、熱風機具備以下功能:

a)、防干燒功能;

b)、溫度自動調節功能;

c)、超溫報警功能;

d)、電機過熱過載自動保護功能;

f)、電機延時關閉功能,

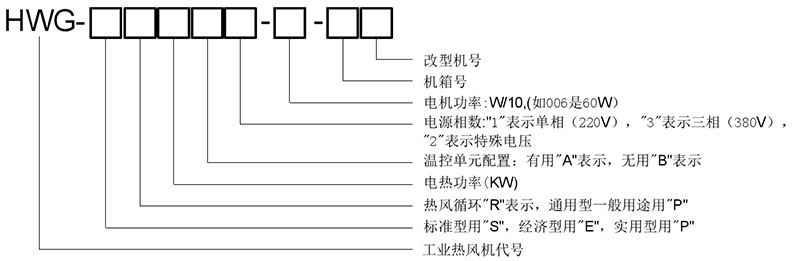

型號說明:



例:

1:HWG-PR5A3-018-22(實用循環型熱風機,電熱功率為5KW,電源3相380V,電機250W,2型機箱;有溫控配置)

2:HWG-PR20A3-3-41(實用循環型熱風機,電熱功率為20KW,電源3相380V,電機3KW,4型機箱;有溫控配置)

實用循環型熱風機參數表


型號

HWG-PR3A1-006-11

HWG-PR3A1-018-12

HWG-PR5A3-006-21

HWG-PR5A3-018-22

HWG-PR5A3-025-23

電源50Hz

單相220V

單相220V

三相380V

三相380V

電熱功率

3 kW

3 kW

5 kW

5 kW

進風溫度

常溫~ 230℃

常溫~ 230℃

常溫~ 230℃

常溫~ 230℃

出風溫度

常溫~ 450℃

常溫~ 350℃

常溫~ 450℃

常溫~ 350℃

出風口配件口徑

2″(φ57)

2″(φ57)

21/2″(φ76)

21/2″(φ76)

21/2″(φ76)



功率

60W

180W

60W

180W

250W

最大風量

3.5m3/min

6.7m3/min

3.5m3/min

6.7m3/min

8.4m3/min

最高風壓

412Pa(全壓)

450Pa(全壓)

412Pa(全壓)

450Pa(全壓)

860Pa(全壓)

噪音

74dB

72 dB

74 dB

72 dB

74 dB

配置

電源線3m長,帶耐溫風機

重量

20kg

30kg


型號

HWG-PR7.5A3-006-24

HWG-PR7.5A3-018-25

HWG-PR7.5A3-025-26

HWG-PR10A3-025/055/075-31

HWG-PR15A3-025/055/075-32

電源50Hz

三相380V

三相380V

三相380V

電熱功率

7.5 kW

7.5 kW

10 kW

15 kW

進風溫度

常溫~ 230℃

常溫~ 230℃

常溫~ 230℃

出風溫度

常溫~ 450℃

常溫~ 350℃

常溫~ 350℃

進/出風口配件口徑

3″

3″

3″或4″



功率

60W

180W

250W

250w/550W/750W

最大風量

3.5m3/min

6.7 m3/min

8.4m3/min

8.4m3/min  /  14.5m3/min  /  20.5m3/min

最高風壓

412Pa(全壓)

450Pa(全壓)

860Pa(全壓)

860Pa(全壓) / 1050Pa(全壓)/1250Pa(全壓)

配     置



74 dB

72 dB

74 dB

76 dB

配     置

電源線3m長,帶耐溫風機

重量

30kg

42kg


型號

HWG-PR20A3-1.5-41

HWG-PR25A3-1.5-42

HWG-PR30A3-2.2-43

HWG-PR35A3-2.2-44

HWG-PR45A3-3-45

HWG-PR60A3-3-46

電源50Hz

三相380V

三相380V

三相380V

電熱功率

2x10 kW

2x12.5 kW

2x15 kW

2x17.5 kW

2x22.5kW

2x30 kW

進風溫度

常溫~ 230℃/400℃

常溫~ 230℃/400℃

常溫~ 230℃/400℃

出風溫度

常溫~ 350℃/ 500℃

常溫~ 350℃/ 500℃

常溫~ 350℃/ 500℃

進/出風口配件口徑

4″或5″

5″或6″

6″或8″



功率

1.5kW

2.2kW

3.0kW

最大風量

23m3/min

24m3/min

25m3/min

最高風壓

1.9kPa(全壓)

2.1kPa(全壓)

2.3kPa(全壓)

配置

電源線3m長,帶耐溫風機

重量

124kg


熱風機參數表

型號:HWG-PR3A1-006-11;HWG-PR3A1-018-12;HWG-PR5A3-006-21

HWG-PR5A3-018-22;HWG-PR5A3-025-23;HWG-PR7.5A3-006-24

HWG-PR7.5A3-018-25;HWG-PR7.5A3-025-26

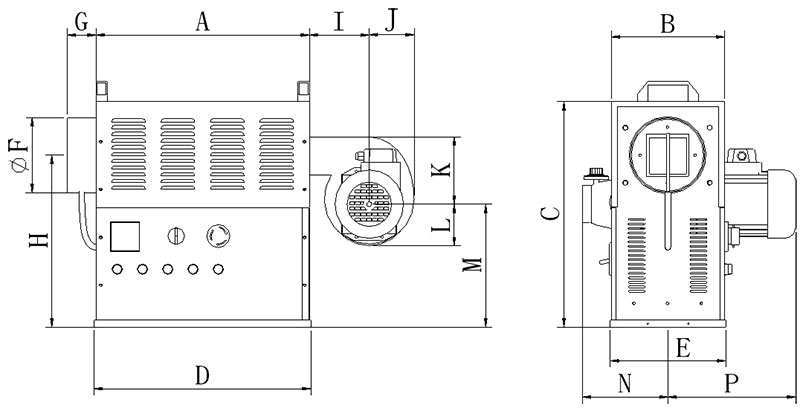

尺寸圖

型號

A

B

C

D

E

F

G

H

I

J

K

L

M

N

P

HWG-PR3A1-006-11

268

192

340

274

196

89

50

262

100

90

90

77

192

150

195

HWG-PR3A1-018-12

268

192

340

274

196

89

50

262

100

125

135

87

196

150

305

HWG-PR5A3-006-21

380

202

388

386

206

133

50

293

100

90

90

77

192

150

195

HWG-PR5A3-018-22

380

202

388

386

206

133

50

293

100

125

135

87

196

150

305

HWG-PR5A3-025-23

380

202

388

386

206

133

50

293

100

125

135

110

154

150

305

HWG-PR7.5A3-006-24

380

202

388

386

206

133

50

293

100

90

90

77

192

150

195

HWG-PR7.5A3-018-25

380

202

388

386

206

133

50

293

100

125

135

87

196

150

305

HWG-PR7.5A3-025-26

380

202

388

386

206

133

50

293

100

125

135

110

154

150

305


注:006:60W;018:180W;025:250W電機

型號:HWG-PR10A3-025/055/075-31;  HWG-PR15A3-025/055/075-32

尺寸圖


型號

A

B

C

D

E

F

G

H

I

J

K

L

HWG-PR10A3-025/055/075-31

502

240

440

120

326

120

80

340

102

121

108

110

130

150

131

142

130

150

131

142

HWG-PR15A3-025/055/075-32

502

240

440

120

267

120

80

340

102

121

108

110

130

150

131

142

130

150

131

142


注:250W/550W/750W電機

型號:HWG-PR20A3-1.5-41;HWG-PR25A3-1.5-42;HWG-PR30A3-2.2-43

HWG-PR35A3-2.2-44;HWG-PR45A3-3-45;HWG-PR60A3-3-46

功能指示圖

尺寸圖


 型              號

A

C

D

E

F

G

H

I

J

K

L

M

N

HWG-PR20A3-1.5-41

590

600

360

360

560

100

685

157

157

182

395

130

1200

HWG-PR25A3-1.5-42

HWG-PR30A3-2.2-43

590

600

360

360

560

100

685

157

157

182

395

130

1200

HWG-PR35A3-2.2-44

HWG-PR45A3-3-45

590

600

360

360

560

100

685

180

180

206

365

130

1200

HWG-PR60A3-3-46


注:1.5KW/2.2KW/3KW耐溫電機

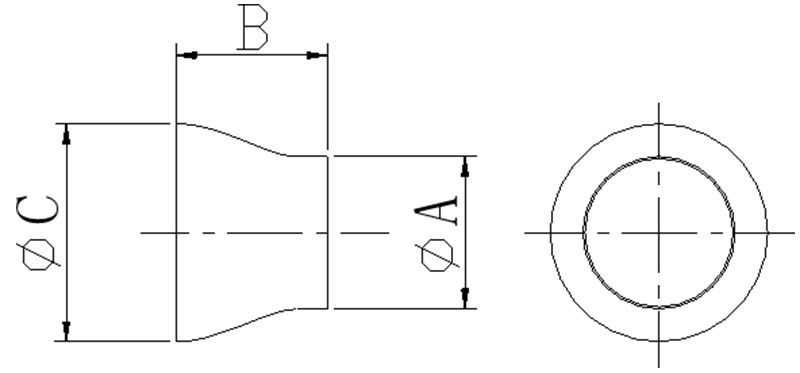

實用循環型熱風機出風口尺寸圖(選配件)


型號

A

B

C

HWG-PR3A1-006-11

φ57  /φ76

89

φ89

HWG-PR3A1-018-12

HWG-PR5A3-006-21

φ76  /φ89 /φ108

127



φ133



HWG-PR5A3-018-22

HWG-PR5A3-025-23

HWG-PR7.5A3-006-24

HWG-PR7.5A3-018-25

HWG-PR7.5A3-025-26

HWG-PR10A3-025/055/075-31

HWG-PR15A3-025/055/075-32

HWG-PR20A3-1.5-41

φ89 /φ108 /φ133 /φ159



152





φ219



HWG-PR25A3-1.5-42

HWG-PR30A3-2.2-43

HWG-PR35A3-2.2-44

HWG-PR45A3-3-45

HWG-PR60A3-3-46

上一條:通用型熱風機  |  下一條:大風量型熱風機
